私には、毎日飲まなければいけない薬があります。
喘息薬なので、正確には「飲む」というより「吸引」しなければならないのですが。
でも、ついつい吸引し忘れてしまうこともありますし、吸引したのかどうかを思い出せないことも。

そこで、服薬記録をとるためのガジェットを開発することにしました。
IoTデバイスの「M5Stack」とストレージサービスの「AWS」を使って。

紹介ビデオ

完成した「服薬カウンター」を使ってみた動画がこちらです。

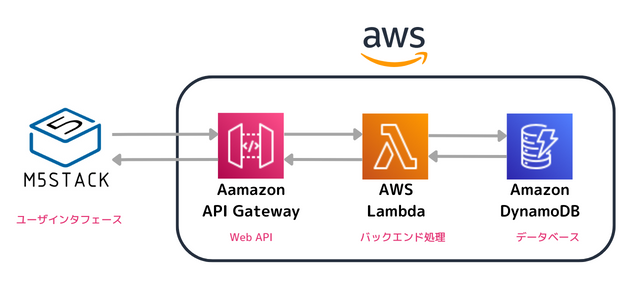

IoTのシステム構成

ユーザインタフェースには「M5Stack Core2」を使い、バックエンド処理には「AWS（Amazon Web Services）」を使います。

M5Stackのスイッチボタンを押すことで、AWSのWeb APIを呼び出し、AWS上のデータベースに服薬回数を記録することにしましょう。
そして反対に、Web APIを介してデータベースから服薬回数を取得し、M5Stackのディスプレイに表示します。

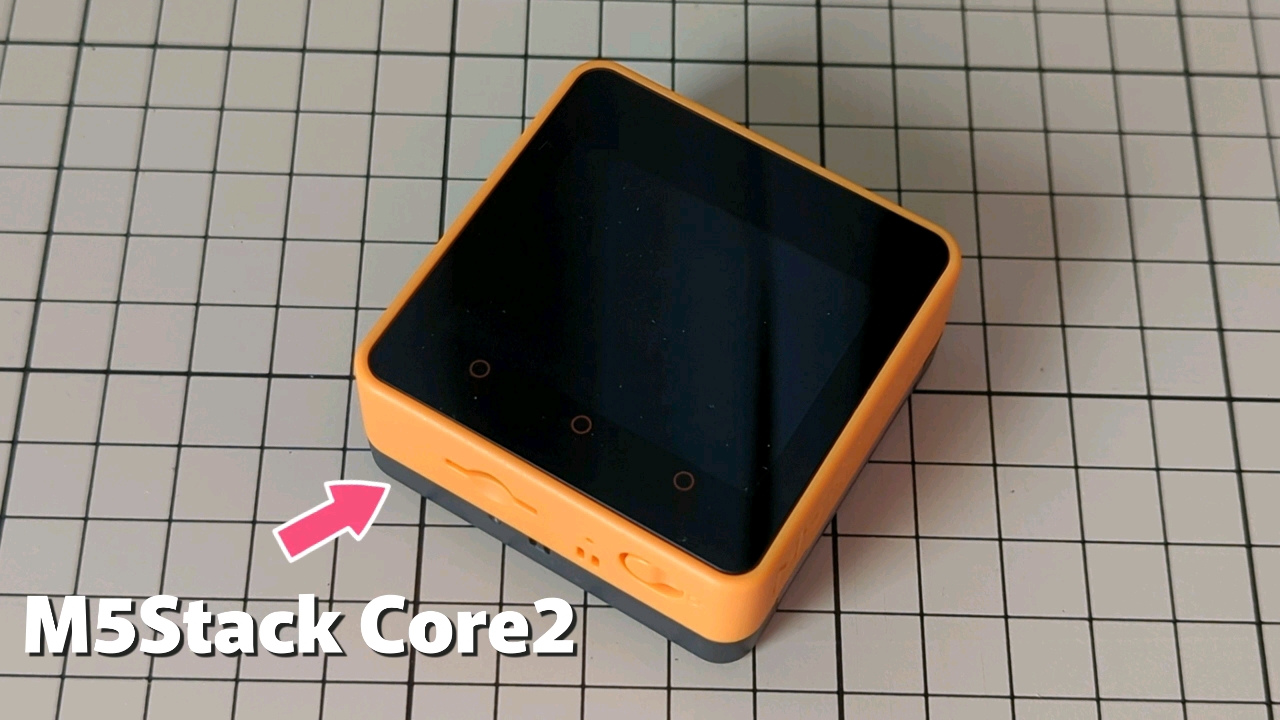

「M5Stack Core2」がIoTデバイスとして優れている点は、タッチパネルモニタとなっていることです。
画面上にボタンを自由に配置して、スイッチ動作を組み込むことができます。

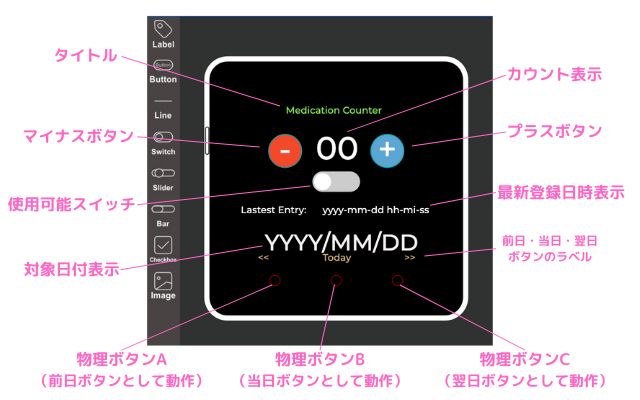

M5Stackの開発プラットフォームである「UIFlow」を使って、次のような画面をデザインします。
ガジェットの名称は「Medication Counter」（服薬カウンター）と命名しました。

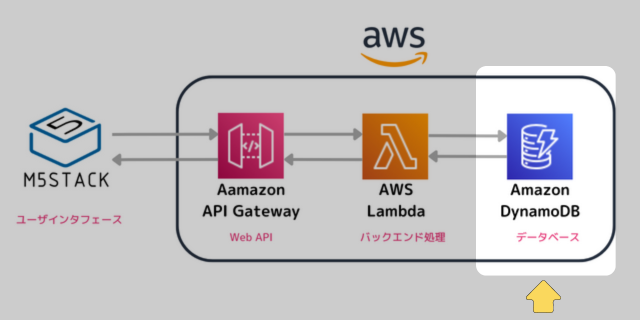

データベースの構築

データベースには「Amazon DynamoDB」を使います。
DynamoDBは、NoSQLというタイプのデータベースで、パーテションキーとソートキーで構成されます。
パーティションキーとソートキーは、検索キーとして使用できます。
また、ソートキーを使って、昇順／降順に並び替えることができます。

今回は「服薬した日付」をパーティションキーとして、「記録した日時」をソートキーとして、記録することにしました。
毎朝2回服薬した場合は、次のようなイメージでデータが保存されます。

パーティションキー	ソートキー
yyyymmdd（服薬した日付）	entry_datetime（記録した日時）
20230401	2023-04-01 09:21:36
20230401	2023-04-01 09:22:03
20230402	2023-04-03 08:48:54
20230402	2023-04-03 08:49:12

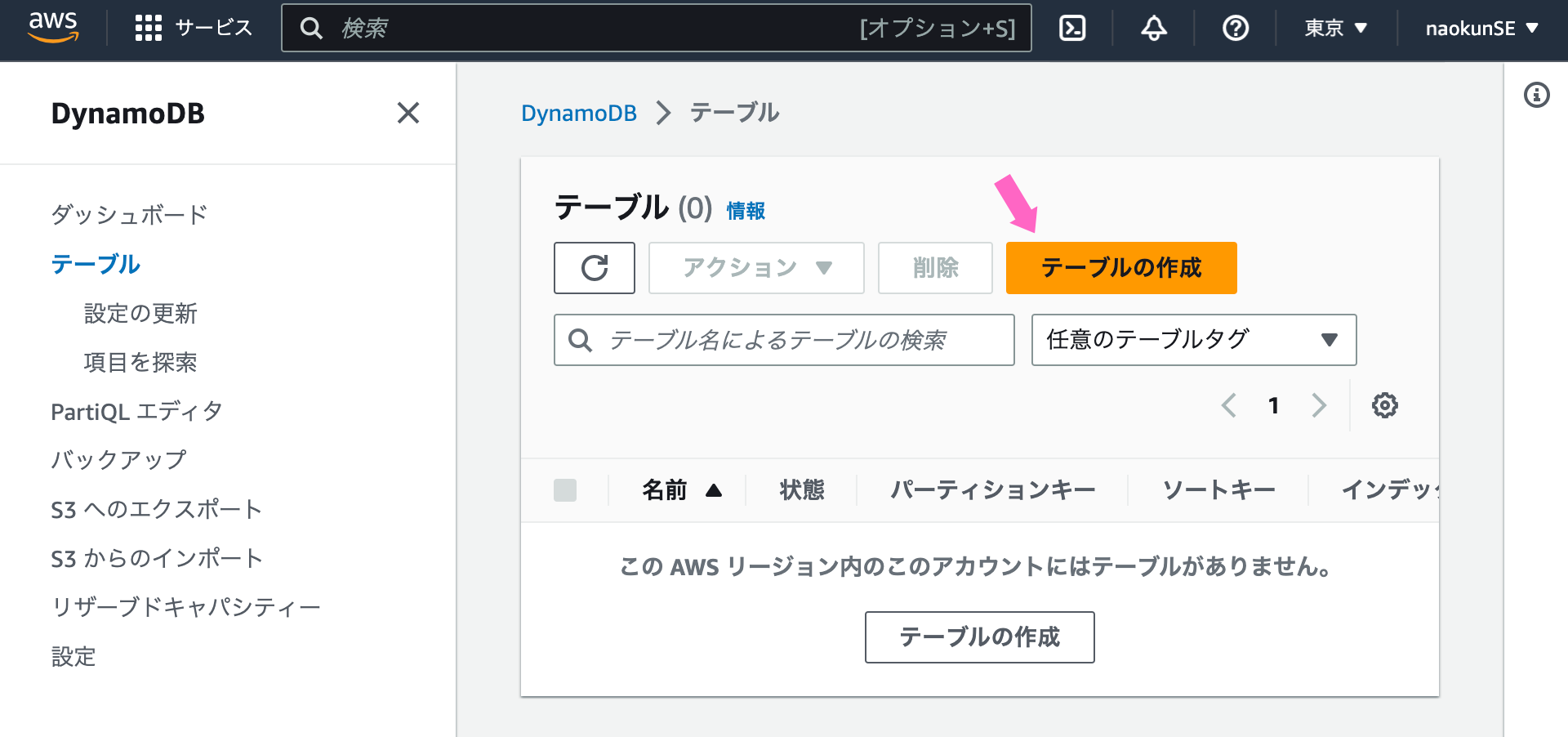

1. AWSのDynamoDBコンソールにサインインして、[テーブルの作成]ボタンを選択します。

➡ https://console.aws.amazon.com/dynamodb/

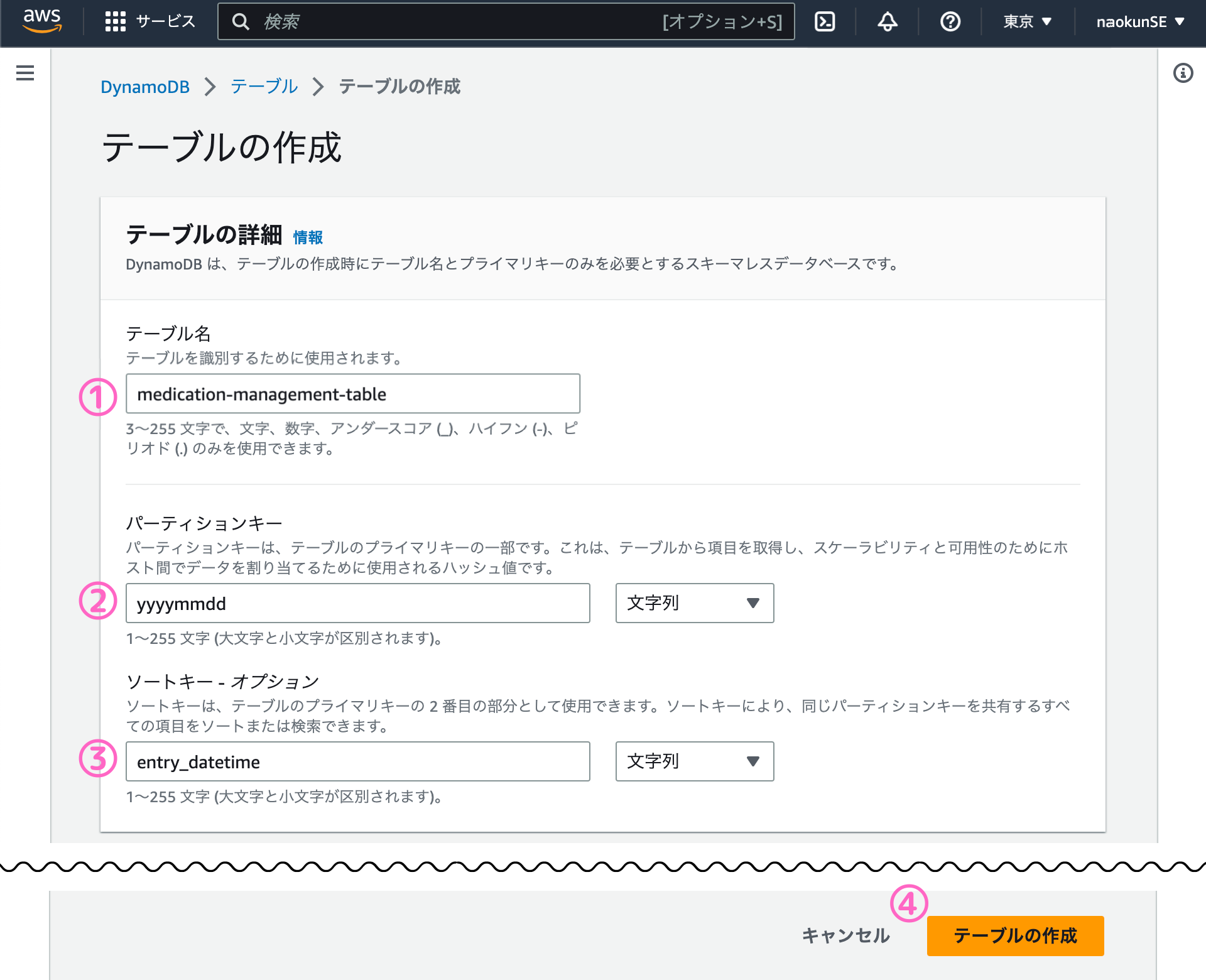

2. テーブルの作成画面で、テーブル情報を入力します。

① テーブル名に「medication-management-table」と入力
② パーティションキーに「yyyymmdd」（服薬した日付）と入力
③ ソートキーに「entry_datetime」（記録した日付）と入力
④ [テーブルの作成]ボタンを選択

Web APIのルートを作成

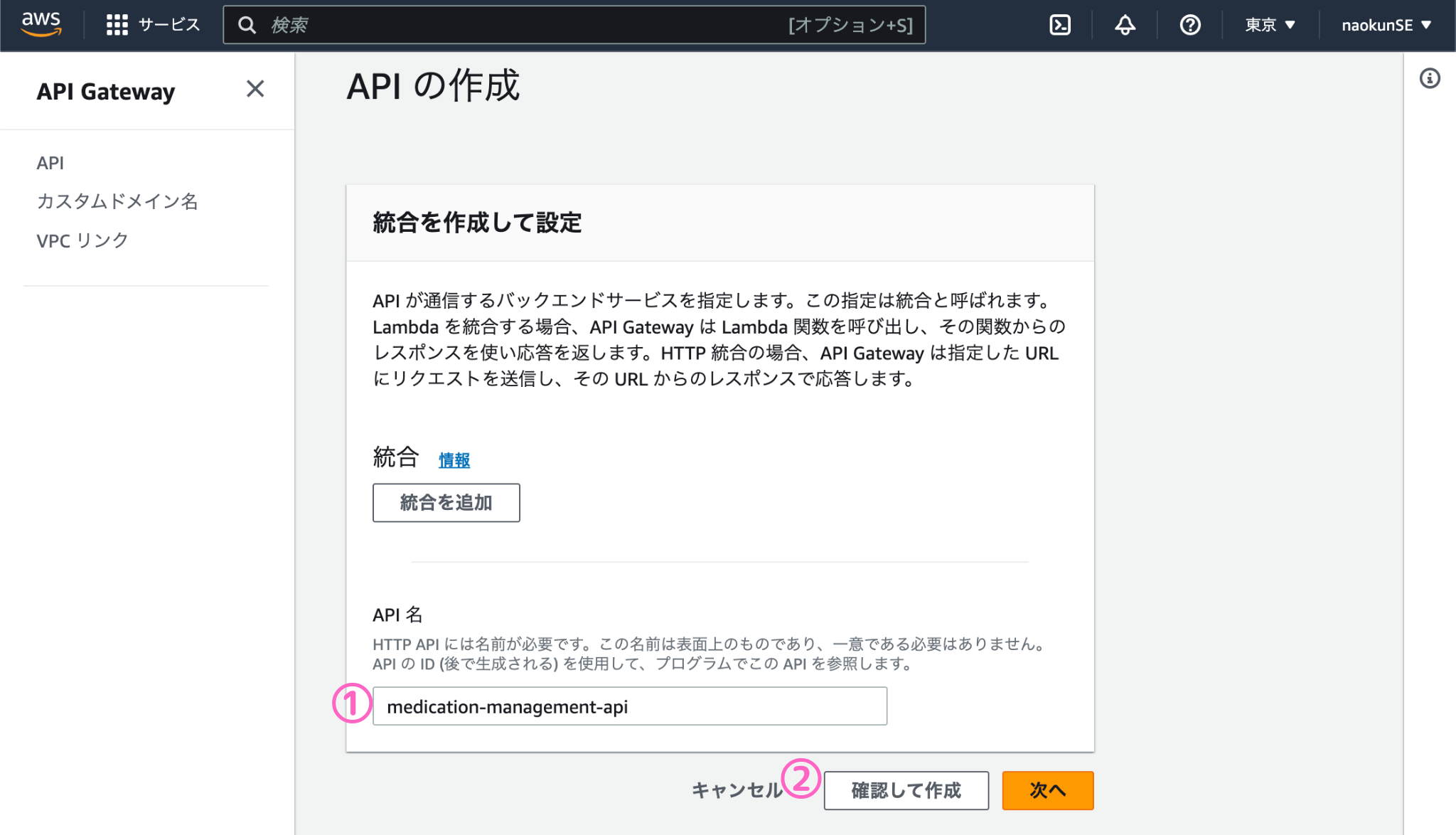

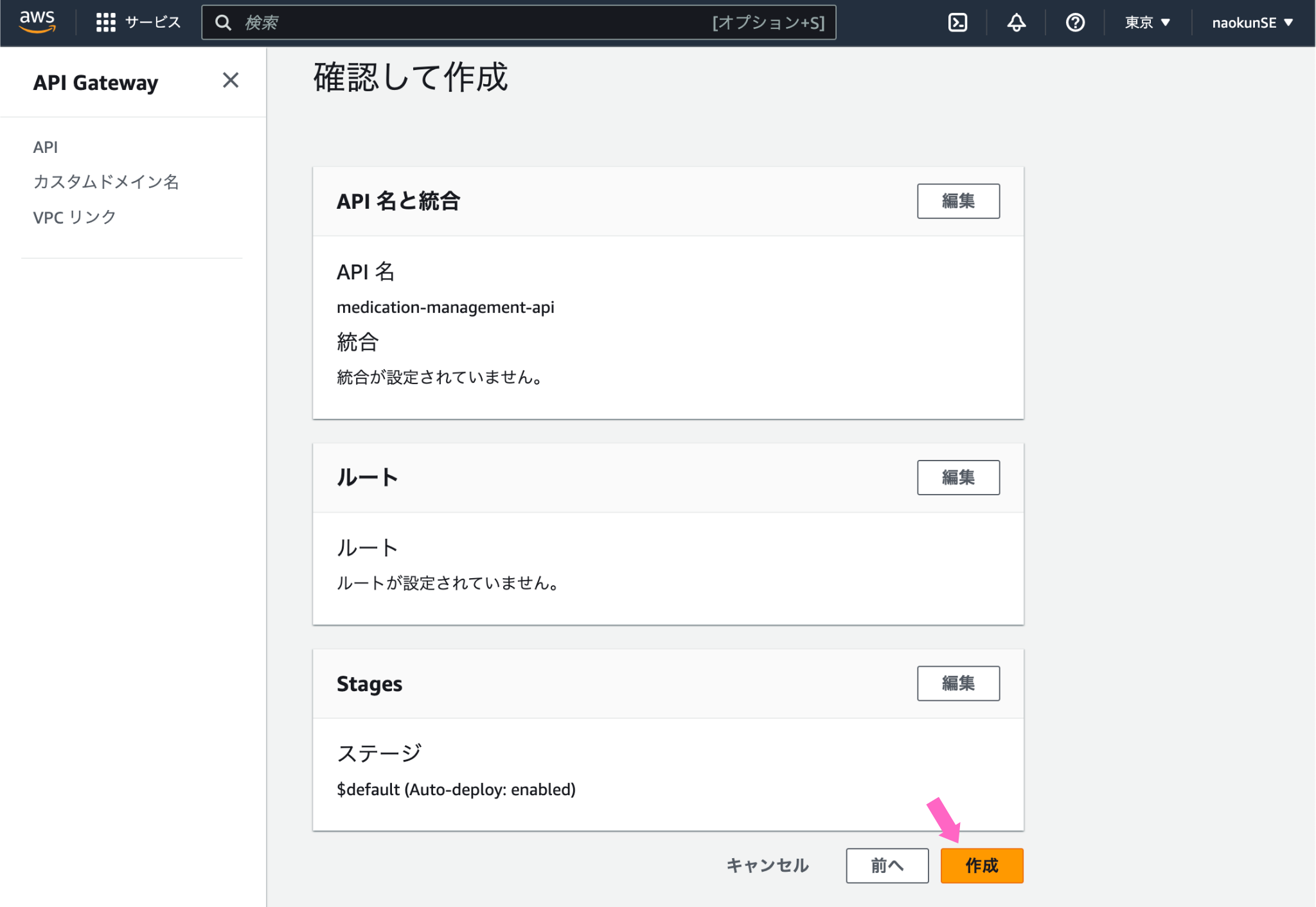

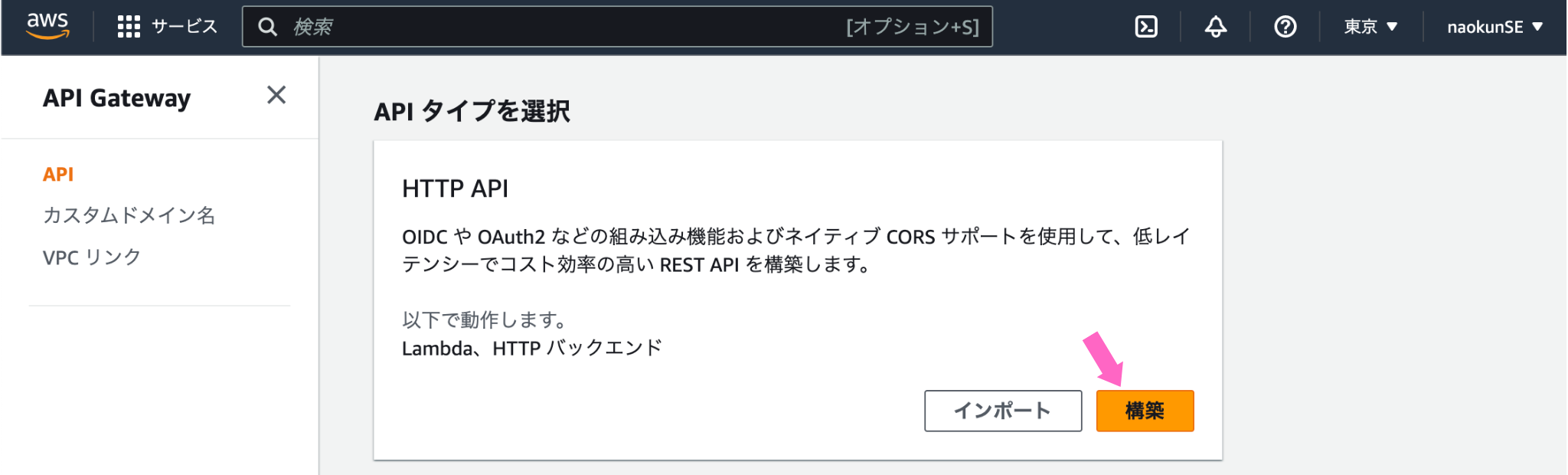

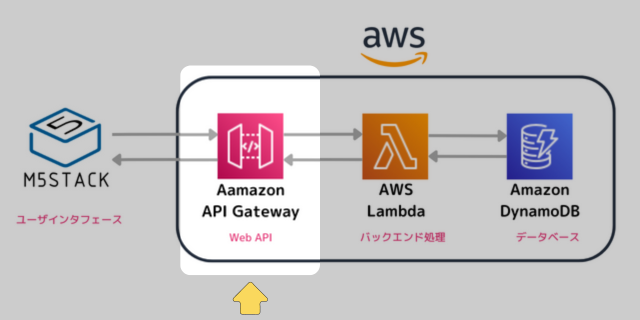

「Amazon API Gateway」で、Web APIのルートを作成します。
ルートは、「HTTPメソッド」と「リソースパス」の２つから構成されます。

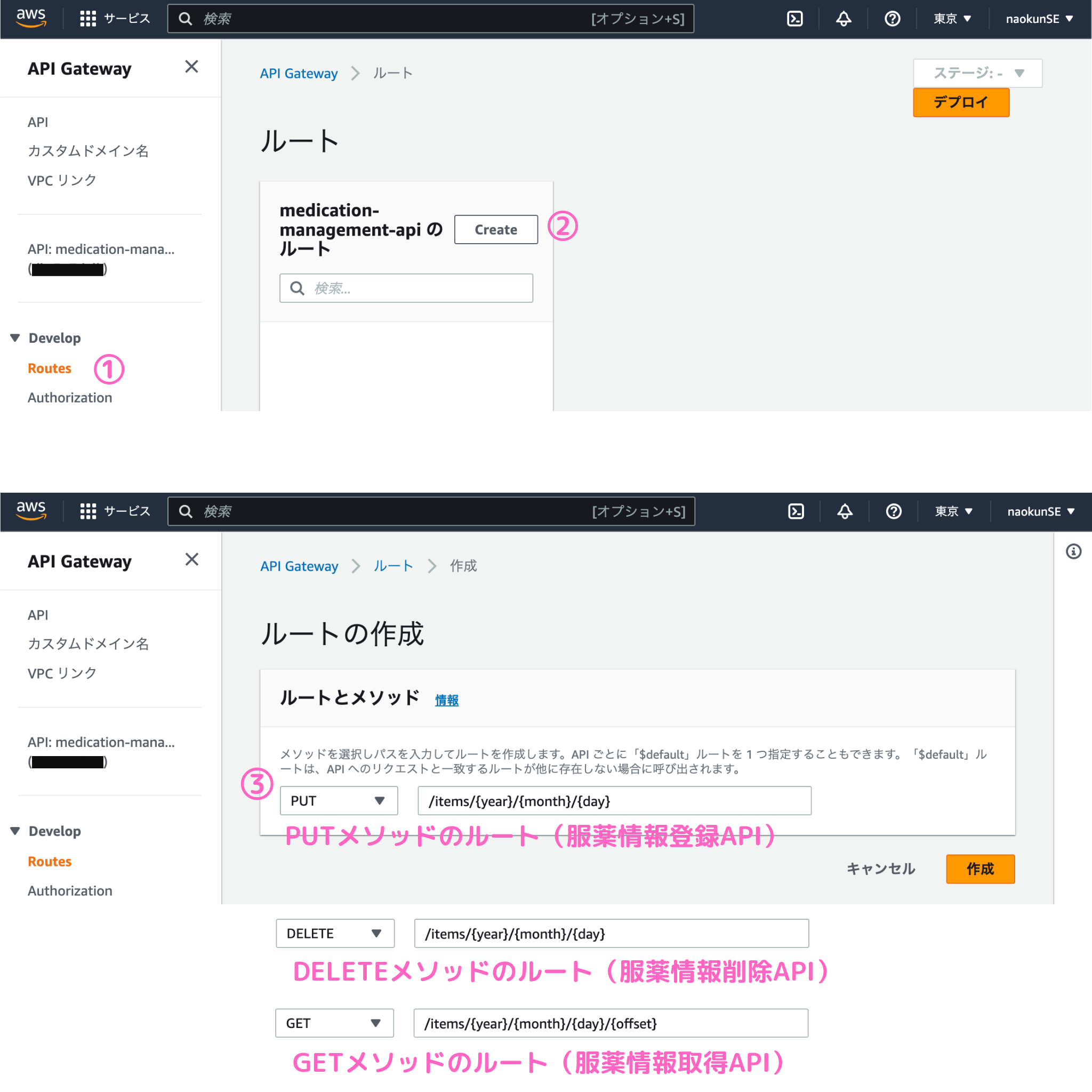

Web APIのルートを次のように設計しました。

APIの種類	HTTPメソッド	リソースパス
服薬情報登録API	PUT	/items/{year}/{month}/{day}
服薬情報削除API	DELETE	/items/{year}/{month}/{day}
服薬情報取得API	GET	/items/{year}/{month}/{day}/{offset}
